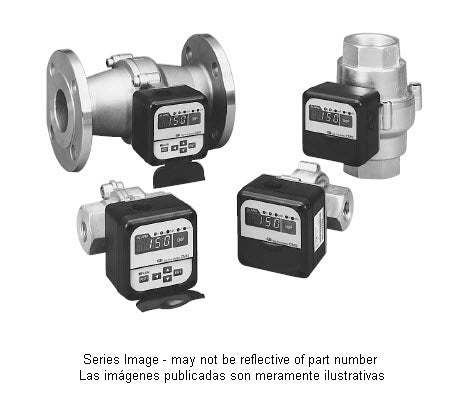

CMG500N150100000 Monitor de flujo de gas para gas natural (13 A) y aire

CMG500N150100000 Monitor de flujo de gas para gas natural (13 A) y aire

Manuals

Specifications

Productos de control y medición de caudal de gas - Micro Flow Sensor Applied Products - Monitor de caudal de gas para gas natural y aire serie CMG - conexión 50 A (2" B), forma de tubería: rosca Rc, tipo de gas: gas natural (13A-46MJ), rango de caudal: 15,0 - 150,0 m3/h (CMG40/50), salida: 4 - 20 mA + Salida de evento 2, presión: baja presión, presión de funcionamiento: 100 kPa máx., resistencia a la presión: 150 kPa máx., sin comunicaciones, alimentación: 24 Vdc, procesamiento adicional: ninguno.
$1,795.04 USD
$0.00 USD $1,795.04 USD
Los gastos de envío se calculan en la pantalla de pago.
Ver todos los detalles
Key specifications — CMG500N150100000
Flow range
15.0 – 150.0 m³/h
Connection
50A (2") Rc thread
Output
4–20 mA + Event output 2
Power supply
24 Vdc
Pressure (max.)
100 kPa operating / 150 kPa resistance
Accuracy
±4% RD ±1 digit (10–40 °C)

Installation requirements

Upstream straight pipe≥ 10 cm
Downstream straight pipe≥ 5 cm
Pressure loss (at max flow)550 Pa (air)
Mounting orientationAny (display ≠ down)
Protection ratingIP54

Outputs & wiring

Analog output4–20 mA (300 Ω max load)
Event output 1Relay, 250 Vac / 5 A
Event output 2NPN open collector, 30 V / 50 mA
Conduit sizeG 1/2 (×2 ports)
Fuse (24 Vdc model)250 V, 0.5 A (time-lag)
⚠️ Install upstream of the safety shut-off valve. A strainer/filter is required on the upstream side to prevent foreign matter from reaching the µF sensor chip. Not suitable for gases other than city gas 13A, air, propane, or butane.
